小～中ロット(数個～数十個)の製作にコストメリットを発揮！！
1度、電極を作ってしまえば電極が消耗して使えなくなるまでは繰り返し使用できますのでリピート時にコストを抑えて製作する事が可能です。こちらの写真はお客様より96個の製作依頼を頂き、内側の溝R2を放電加工にて仕上げさせて頂きました、マシニング加工でも加工可能ではありますが放電加工によりお客様に満足頂ける価格帯でご提供する事ができました。
放電加工(型彫り・細穴)
お客様からご依頼頂く図面の中には切削加工では作る事のできない形状(穴や凹の角をピン角にしたい)やドリル加工するには径が小さ過ぎる(φ1以下)細穴の指示が書かれている事がございます。今回は放電加工を使った特注部品の製作実績をご紹介していきます。
こんなお悩みありませんか？
切削加工では角にＲついてしまい相手部品と組みつかない！

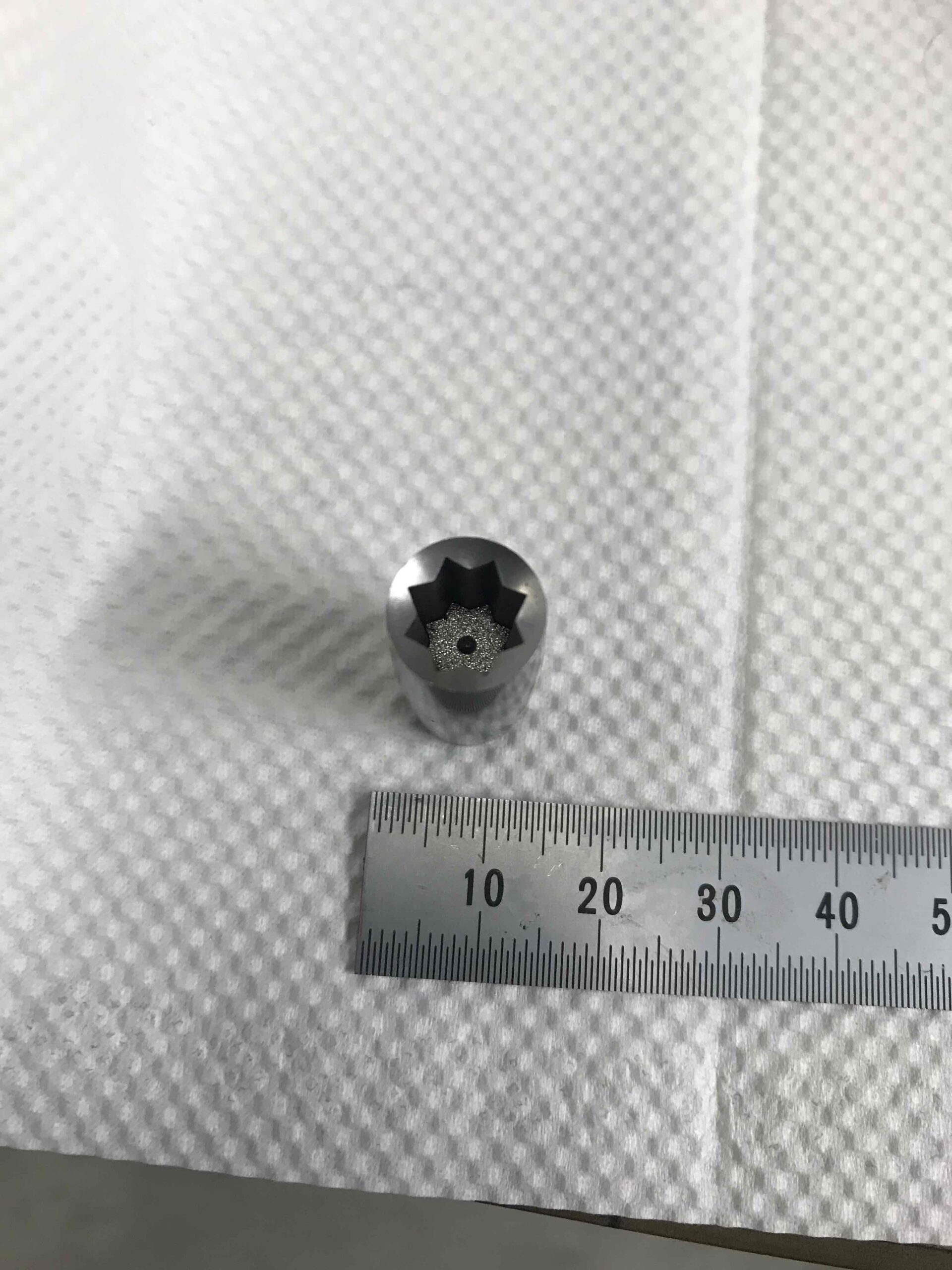

こちらの写真は内径に深さ9.5の12/100テーパーの8角の星型を形彫放電加工にて形状を付けたチップです。お客様より「今まで製作して頂いていたメーカー様が廃業してしまい製作先の選定に困っている」「相手部品との関係性上、ピン角での製作が必要」という相談を受け、弊社が保有するメーカー様にて型彫放電加工機を使用し製作をさせて頂きました。
精度高そうなスプライン…製作数は1個なので専用のカッターを作るにはコストかかり過ぎるし…ワイヤーで切れる位置でもないし…。

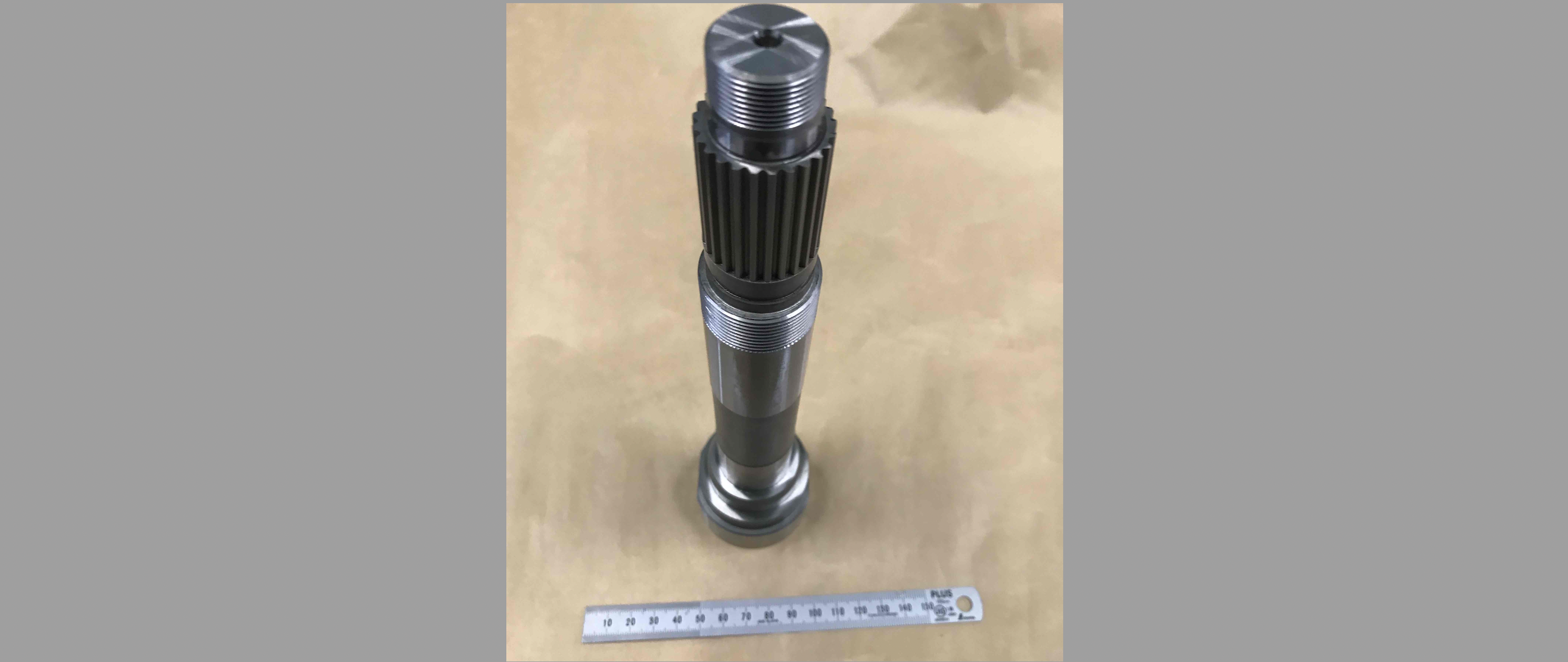

こちらの写真はシャフトの2段目にスプライン指示がされており、ワイヤーカットでの加工ができない位置のため、放電加工にて製作。他の部品と組み合わせて使用するため要求精度も高く、自動車メーカーの品質課様より製作依頼を頂きました。
φ1以下の穴を開けたいがドリル加工ではドリル折れてしまいそう…。

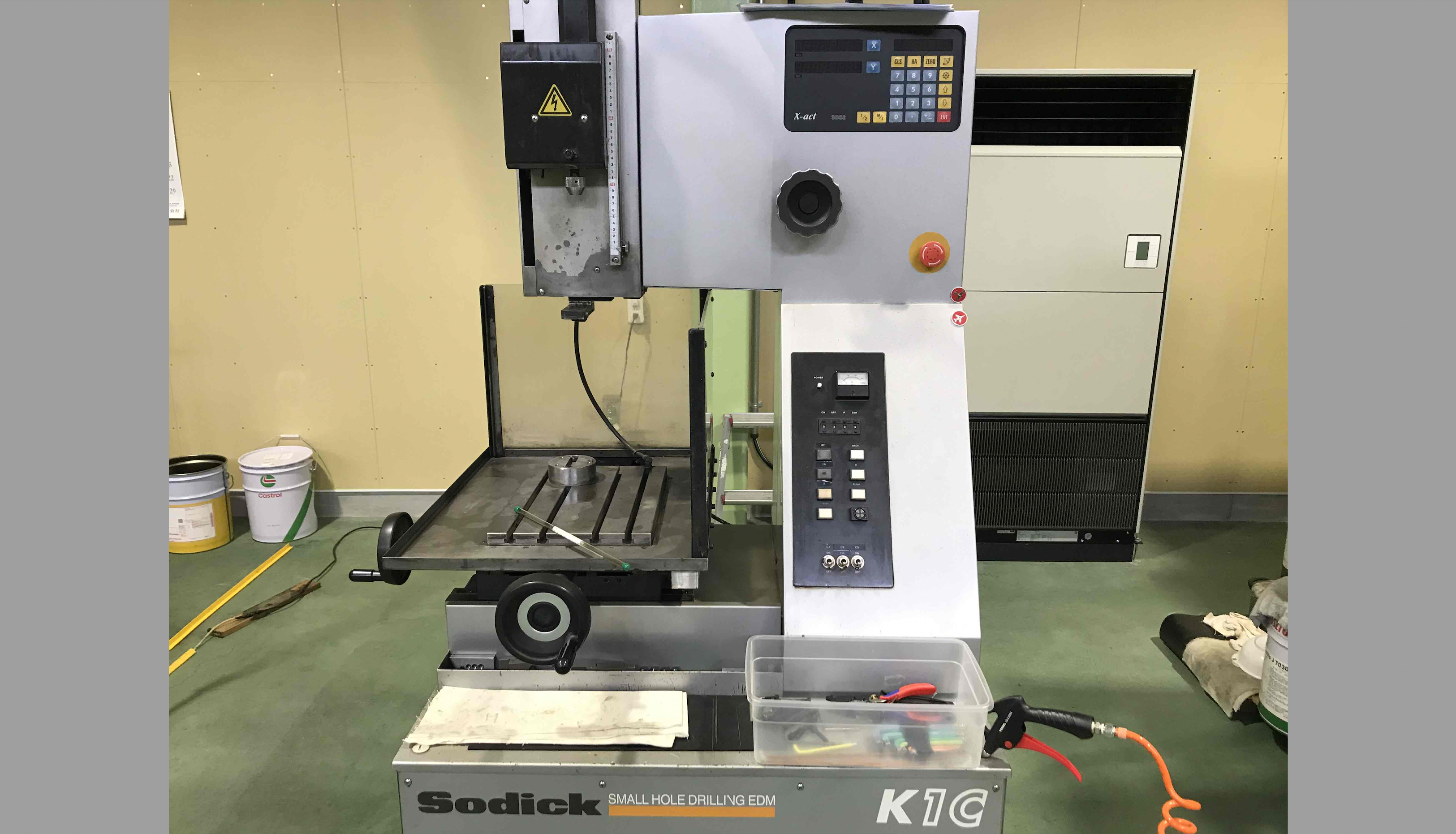

φ1以下の小径の穴を開けるのであれば細穴放電加工、こちら写真の加工機ではφ0.3の電極を使い細穴を開けることが可能です。
そのお悩み、東京超硬工具が解決いたします！
- 形彫放電加工では切削工具では作る事ができない形状（ピン角）や深さが必要な形状、刃物が届かない形状（ポケット形状等)の加工が可能です。

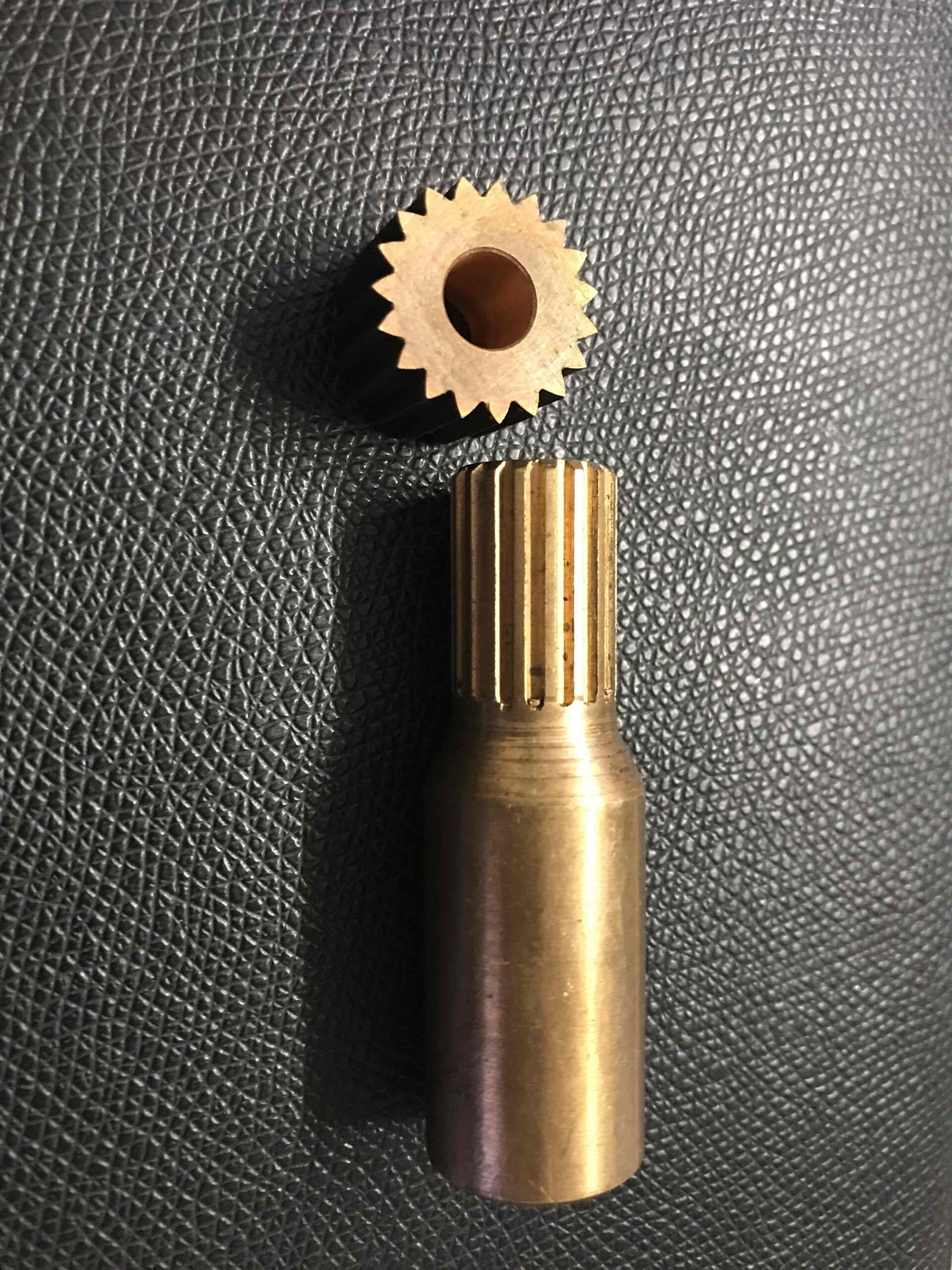

- 放電加工では切削加工と違いバリが少ないのでスプラインや歯車等の高品質な加工が可能です。
- 細穴放電ではφ1以下の穴を開けるのはもちろん、ドリルが滑ってしまうような斜面の穴開けも高精度で行うことが可能です。
東京超硬工具の「放電加工(型彫り・細穴)」事例一覧
「放電加工(型彫り・細穴)」の特徴
-
-
形状の自由度が高い加工です！！

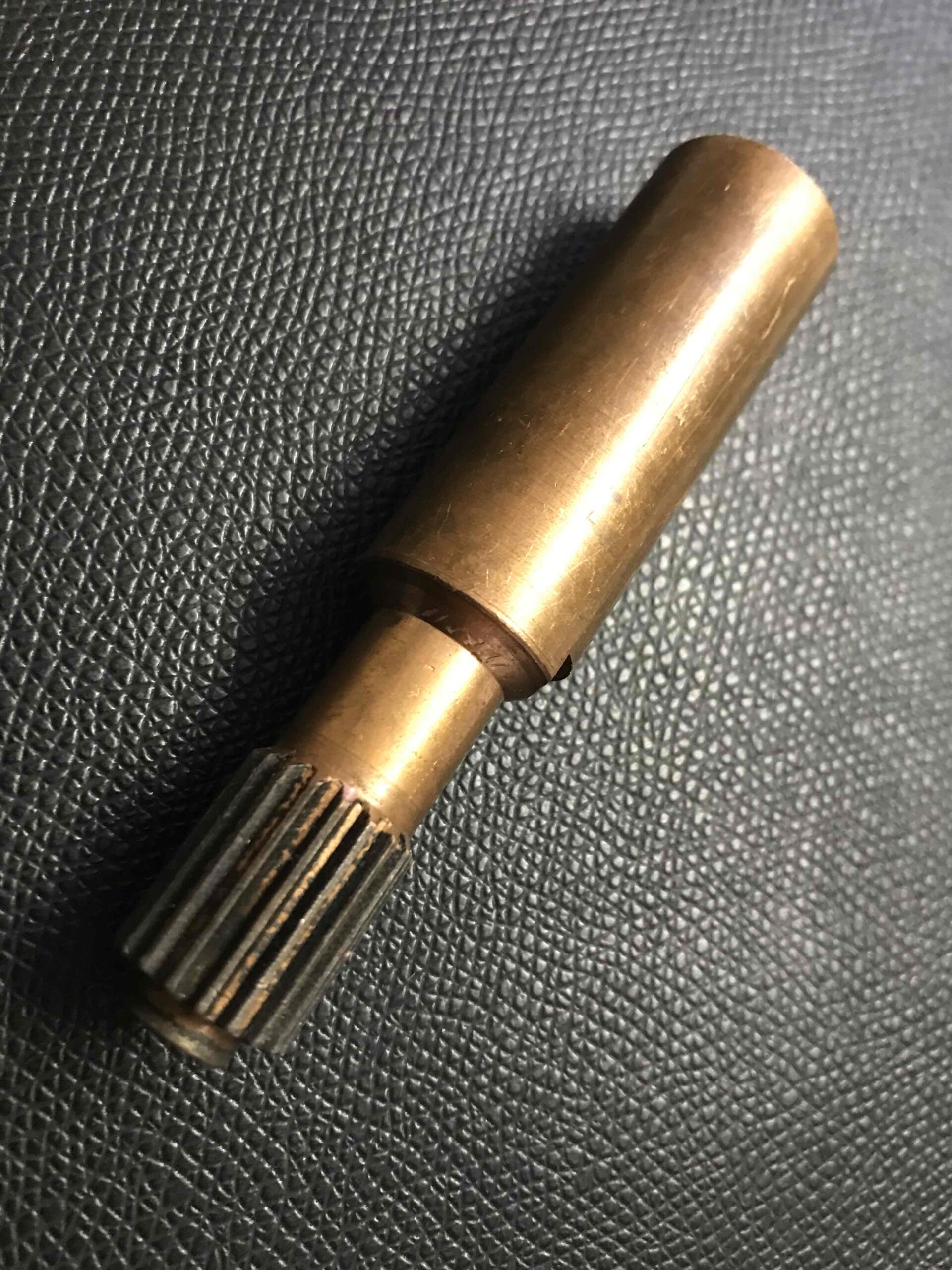

放電加工を行う電極は銅や真鍮等、比較的安価で加工しやすい素材を使用しますのでマシニングセンターや5軸加工機を使用し電極を製作することにより形状の自由度が高くなります。またワイヤーカット放電加工と比べても貫通穴を開けておく必要がございませんので複雑な形状に対応でき、加工の幅が広がります。
-
-
工作物への負担も少なく高品質の部品製作が可能です!!
工作物と電極が物理的に接触しないため、工作物に与える負荷が 少ないこともメリットの1つです。 また工作物は加工液により常に冷却さえれているため、熱による 変形の心配もありません。 電圧の条件を調整する事により面粗さを細かく調整することも可能です。
放電加工の流れ
お問い合わせ
まずは、お電話やメールにてお気軽にお問い合わせください。ご依頼後のヒアリングでは、ご要望に合わせて納期を提案します。
お見積り書を提出＆ご成約
ヒアリング内容をもとに、見積り書を提出します。内容に問題がなければ、注文書の受領をもって成約となります。なお、口頭でのご注文はお受けしておりません。書面でのご発注をいただけますよう、ご了承ください。
製作
成約後、製作に取りかかります。
納品
お客様の生産計画に合わせて、確実な納期で納品いたします。
「放電加工(型彫り・細穴)」に関する
よくある質問
どのような材質であれば放電加工可能ですか？
電気を通す材質であれば加工可能ですので一般的な鋼はもちろんですが超硬やハイス、チタン、モリブデン等の高硬度材の加工も可能です。
加工ワークはどのくらいの大きさまで対応していますか？
1350×1000×600まで対応可能です。
放電加工のみの対応は可能ですか？
可能です。もちろん全加工での引き合いも大歓迎です。
加工精度はどのくらいですか？
型彫り放電では最高±0.002、細穴放電ではφ0.1の小径加工が可能です。(φ0.1以下は要相談)
